高维矩阵乘法

发表于 更新于 分类于

NLP中经常为碰到高维矩阵运算，如Attention中的Q、K、V相乘，在此记录矩阵相乘的运算规则。

高维矩阵可视化

一维: 首先shape=[4]的一维矩阵非常简单，可以用下图表示

1
[1,2,3,4]

一维矩阵

**二维:**shape=[2,3]的二维矩阵可视化如下

1
2
[[1,2,3],
[4,5,6]]

二维

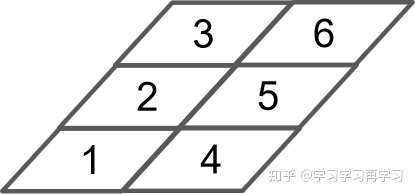

为方便展示三维矩阵，旋转角度如下:

二维

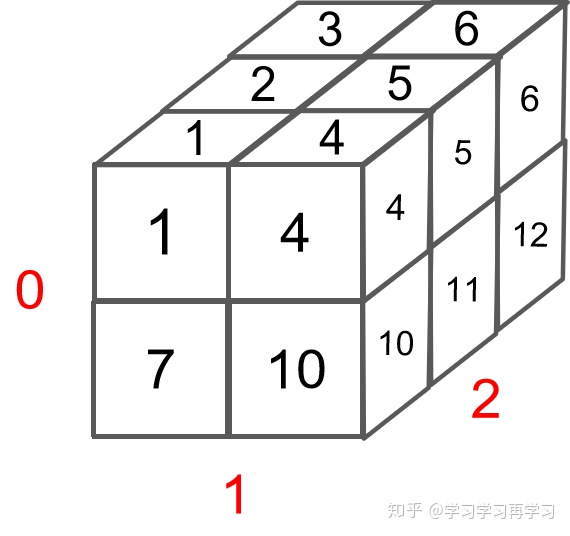

**三维:**一个shape=[2,2,3]的三维矩阵，可视化如下:

1
2
3
4
5
[[[1,2,3],
  [4,5,6]],

 [[7,8,9],
  [10,11,12]]]

三维

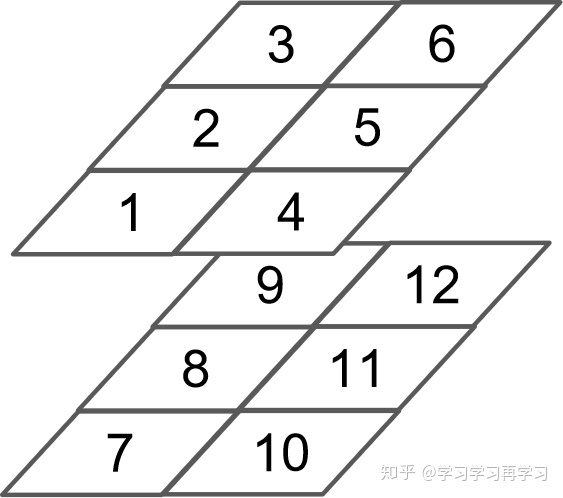

切片展示如下:

三维

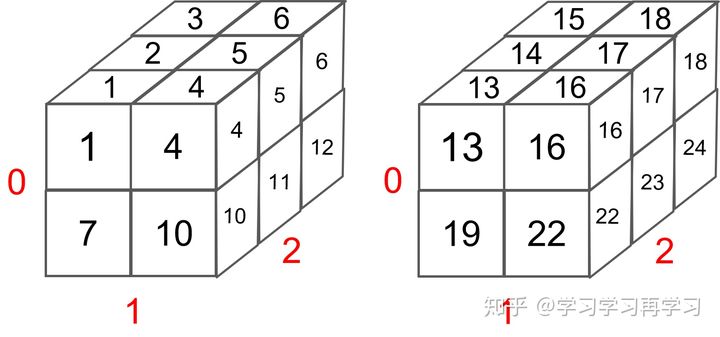

**四维:**shape=[2,2,2,3]的四维矩阵可视化如下:

1
2
3
4
5
6
7
8
9
10
11
[[[[1,2,3],
   [4,5,6]],

  [[7,8,9],
   [10,11,12]]],

  [[[13,14,15],
    [16,17,18]],

  [[19,20,21],
  [22,23,24]]]]

四维

高维矩阵运算

从上面的结论可以看出:所有大于二维的，最终都是以二维为基础堆叠在一起的！！

所以在矩阵运算的时候，其实最后都可以转成我们常见的二维矩阵运算，遵循的原则是：在多维矩阵相乘中，需最后两维满足shape匹配原则，最后两维才是有数据的矩阵，前面的维度只是矩阵的排列而已！

相乘必须满足以下两个条件：

  1. 两个n维数组的前n-2维必须完全相同。例如（3,2,4,2）（3,2,2,3）前两维必须完全一致；
  2. 最后两维必须满足二阶矩阵乘法要求。例如（3,2,4,2）（3,2,2,3）的后两维可视为（4,2）x（2,3）满足矩阵乘法。

另，由于广播机制，第一维为1的，可以与第一维任何数相乘：

（3,2,4,2）*（1,2,2,3）——>>（3,2,4,3）

（1,2,4,2）*（3,2,2,3）——>>（3,2,4,3）

比如两个三维的矩阵相乘，分别为shape=[2,2,3]和shape=[2,3,2]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
a =
[[[ 1.  2.  3.]
  [ 4.  5.  6.]]
 [[ 7.  8.  9.]
  [10. 11. 12.]]]

b =
[[[ 1.  2.]
  [ 3.  4.]
  [ 5.  6.]]

 [[ 7.  8.]
  [ 9. 10.]
  [11. 12.]]]

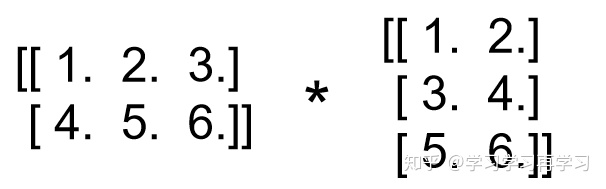

计算的时候把a的第一个shape=[2,3]的矩阵和b的第一个shape=[3,2]的矩阵相乘，得到的shape=[2,2]，即

matmul1

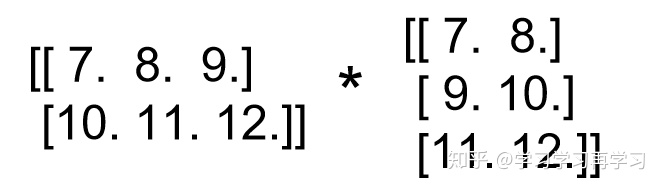

同理，再把a，b个字的第二个shape=[2,3]的矩阵相乘，得到的shape=[2,2]。

matmul2

最终把结果堆叠在一起，就是2个shape=[2,2]的矩阵堆叠在一起，结果为：

1
2
3
4
5
[[[ 22.  28.]
  [ 49.  64.]]

 [[220. 244.]
  [301. 334.]]]

参考文献

  1. 【全面理解多维矩阵运算】多维（三维四维）矩阵向量运算-超强可视化
  2. 高维数组相乘的运算规则
